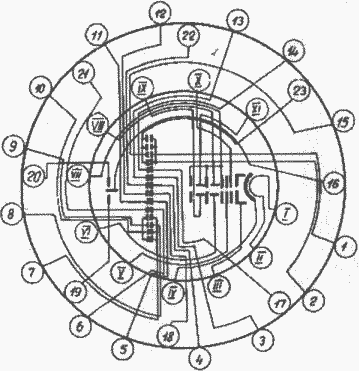

Рис. 2. Паспортные данные политрона
| Номера выводов | Наименование электродов |
| I,II | Подогреватель |
| III | Модулятор - М |
| IV | Катод - КТ |
| V | Анод 1 - 1А |
| VI | Пластина корректирующая - У |
| VII | Анод 2 - 2А |
| VIII | Пластина корректирующая - У |
| IX | Пластина развертывающая - Х |
| X | Электрод ускоряющий - ЭУ |
| XI | Пластина развертывающая - Х |
| 1,2,3,4,5,6,7,8,17,18 | Пластина функциональная - ФП |
| 9,10,11,12,13,14,15,21,22,23 | Пластина функциональная - ФП |
| 16 | Электрод противодинатронный |
| 19 | Коллектор 1 - К1 |
| 20 | Коллектор 2 - К2 |
